U 形架构详解

直觉：U-Net 的整体结构

引言：图像分割问题 我们提出了核心问题：如何把缩小的特征图恢复回原始分辨率，同时不丢失空间细节？

U-Net 的答案是一个对称的 U 形：

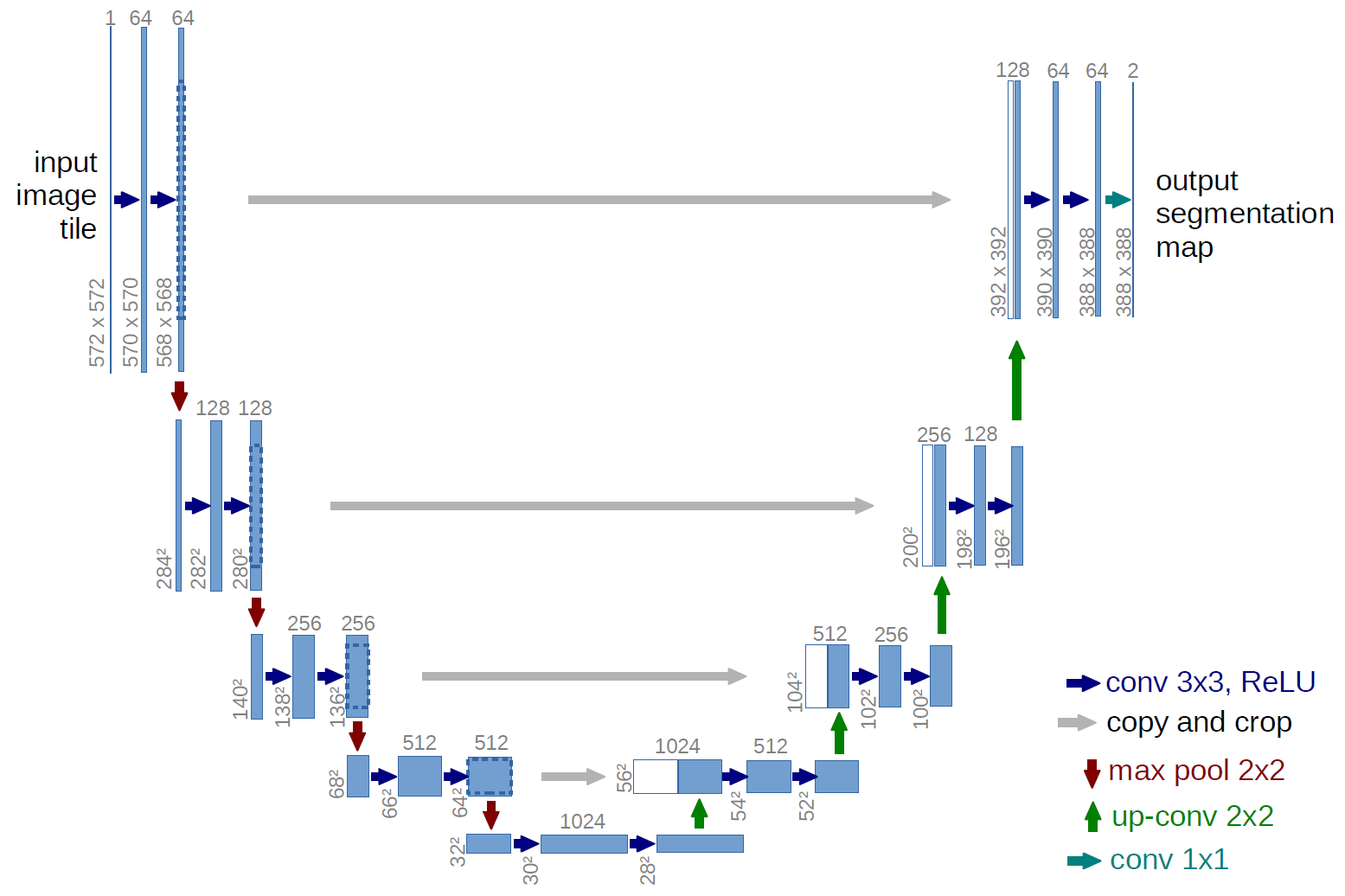

U-Net 的 U 形对称架构（原论文 [RFB15]）

架构速览

从图中可以看出核心设计：左侧编码器逐步下采样（空间缩小、通道增加），右侧解码器逐步上采样（空间恢复、通道减少），底部是信息瓶颈，灰色箭头是跳跃连接。

几个关键数字：

• 输入 572×572×1 → 输出 388×388×2（有效填充导致边界丢失 92 像素）

• 通道数变化：1 → 64 → 128 → 256 → 512 → 1024 → 512 → … → 64 → 2

• 每层跳跃连接拼接：编码器特征（保留精确位置）与解码器特征（携带语义信息）在通道维度拼接

三部分的角色

部分	做什么	效果
编码器（左半）	卷积+池化，逐步下采样	空间变小，通道变多，语义变强
瓶颈（底部）	最深的卷积，特征最抽象	感受野最大，知道"整体是什么"
解码器（右半）	转置卷积+跳跃拼接，逐步上采样	空间变大，恢复细节

编码器路径：提取语义

编码器和 LeNet-5架构详解 前半部分几乎一样——重复的卷积块 + 最大池化。

编码器的直觉

每一步都在做"退一步看全局"：

• 3×3 卷积看局部模式（边缘、纹理）

• 2×2 池化取最显著特征，空间减半

• 通道数加倍，给更多"记忆空间"存储提炼出的信息

就像写摘要：先逐段阅读（卷积），再浓缩成要点（池化）。反复几次后，你就从具体的文字得到了文章主旨。

编码器中的感受野

感受野 中我们学了感受野的递推公式。U-Net 中每个编码器块的感受野：

层	累积感受野	看到什么
第 1 层	3×3	边缘、角点、纹理
第 2 层	5×5	简单的形状组合
第 3 层	9×9	局部结构模式
第 4 层	17×17	较大的语义部件
底部	33×33	完整的语义对象

感受野逐层扩大，意味着一路向下，每个神经元看到的输入区域越来越大，学到的特征从"具体边缘"变成了"抽象语义"。

特征图尺寸变化公式

原始 U-Net 用有效填充，每步卷积后尺寸变化为：

\[H_{\text{out}} = H_{\text{in}} - k + 1\]

其中 \(k=3\) 是卷积核大小，所以每次卷积后宽高各减 2。池化后尺寸减半。

解码器路径：恢复空间

解码器是编码器的"镜像"——把缩小的特征图一步步放大回原始分辨率。核心操作有两个：

1. 上采样（Upsampling）

U-Net 使用转置卷积（Transposed Convolution） 进行上采样。直觉上，它和卷积做的事相反：

转置卷积：2×2 → 4×4

转置卷积的直觉

普通卷积：3×3 窗口滑过输入 → 输出更小 转置卷积：每个输入点"膨胀"成 2×2 区域 → 输出更大

转置卷积通过在每个输入元素之间插入零值，然后做标准卷积来实现尺寸加倍。它的参数也是可学习的，不像双线性插值是固定的。

2. 跳跃连接（Skip Connection）

这是 U-Net 的灵魂。上采样后的特征图与编码器对应层的特征图在通道维度上拼接（concatenate）。

\[F_{\text{concat}} = \text{concat}(F_{\text{encoder}}, F_{\text{decoder}}) \in \mathbb{R}^{H \times W \times (C_{\text{enc}} + C_{\text{dec}})}\]

为什么拼接而不是相加？

FCN 用相加，U-Net 用拼接。拼接保留了编码器特征的全部信息（不压缩），让解码器可以"看到"原始细节。

跳跃连接的三个作用

1. 保留空间信息：编码器浅层知道"边缘在第 35 行"，解码器需要这个信息

2. 改善梯度流动：梯度可以"抄近道"直接传到浅层，缓解梯度消失

3. 多尺度特征融合：不同感受野的特征同时被利用

跳跃连接的梯度分析

跳跃连接对训练的最大贡献是解决了梯度消失问题。梯度消失（Vanishing Gradient） 中我们详细讨论过梯度消失的成因——反向传播时梯度经过多层连乘会指数级衰减，导致浅层无法学习。

要理解跳跃连接为什么能缓解这个问题，需要先理解 Jacobian 矩阵。

预备知识：导数 → 梯度 → Jacobian 矩阵

计算图 中我们学过：标量函数的导数 \(\frac{df}{dx}\) 告诉你"输入 \(x\) 变一点点，输出 \(f\) 变多少"。

在神经网络中，每一层的输入和输出都是向量（几百个神经元的值），而不是标量。所以我们需要一个推广版的导数——Jacobian 矩阵。

从标量导数到 Jacobian

概念	数学表示	输入维度	输出维度	矩阵形状
标量导数	\(\frac{df}{dx}\)	1	1	1×1
梯度	\(\nabla f = [\frac{\partial f}{\partial x_1}, \frac{\partial f}{\partial x_2}, ...]\)	N	1	1×N 行向量
Jacobian 矩阵	\(\frac{\partial \mathbf{h}}{\partial \mathbf{x}}\)	N	M	M×N 矩阵

每个元素 \((i,j)\) 的意思：“第 \(j\) 个输入变一点点，第 \(i\) 个输出变多少”。

形状：\((\text{输出维度}) \times (\text{输入维度})\)。

例如一个全连接层 \(\mathbf{h} = W\mathbf{x} + \mathbf{b}\)，输入 \(\mathbf{x}\) 是 100 维，输出 \(\mathbf{h}\) 是 64 维，那么 Jacobian \(\frac{\partial \mathbf{h}}{\partial \mathbf{x}} = W\) 就是一个 64×100 的矩阵。

没有跳跃连接时：Jacobian 连乘

链式法则告诉我们，损失 \(L\) 对第 \(l\) 层权重 \(W_l\) 的梯度相当于每一层 Jacobian 的连乘：

\[\frac{\partial L}{\partial W_l} = \frac{\partial L}{\partial \hat{y}} \cdot \underbrace{\frac{\partial h_{L}}{\partial h_{L-1}} \cdot \frac{\partial h_{L-1}}{\partial h_{L-2}} \cdot \dots \cdot \frac{\partial h_{l+1}}{\partial h_{l}}}_{L-l \text{ 个 Jacobian 相乘}}\]

每乘一个 Jacobian 都可能缩小或放大梯度。如果每层的"放大倍数"都小于 1，\(L-l\) 个 Jacobian 连乘后梯度就会指数级衰减——梯度消失。

有了跳跃连接：梯度抄近道

跳跃连接在反向传播中创建了一条直达路径，绕过了中间的深度：

\[\frac{\partial L}{\partial W_l} = \underbrace{\text{主路径（$L-l$ 个 Jacobian 连乘）}}_{\text{可能消失}} + \underbrace{\text{跳跃路径（仅 1-2 个 Jacobian）}}_{\text{几乎不衰减}}\]

第二条路径的 Jacobian 链极短——编码器第 2 层的梯度可以通过跳跃连接直接传到解码器第 2 层，中间只经过 1-2 个变换，而不是从底部绕上来的 8-10 个。

数值对比：64 倍的差距

假设每层 Jacobian 的放大倍数 = 0.8：

原始路径（穿过 20 层）：\(0.8^{20} \approx 0.01\)（衰减了 99%）

跳跃路径（只穿过 2 层）：\(0.8^{2} \approx 0.64\)（只衰减了 36%）

差距：\(0.01\) vs \(0.64\)，整整 64 倍。有了跳跃连接，浅层收到的梯度信号强了几十倍。

这就是跳跃连接被称为"梯度高速公路"的原因——它为梯度提供了绕过深度、直达浅层的捷径。这个思路与 ResNet [HZRS16] 的残差连接一脉相承：都是通过短路连接为梯度创造高速公路。实验设计 中的消融实验也可以验证：去掉跳跃连接后，深层网络的浅层几乎学不到东西。

输出层设计

输出层用 1×1 卷积把通道数映射到类别数：

\[\text{输出} = \text{Conv2D}(C_{\text{in}}, C_{\text{out}}, \text{kernel_size}=1)\]

对于二分类任务（如细胞 vs 背景），\(C_{\text{out}} = 2\)，后接 softmax。每个像素的 2 个值表示"属于背景的概率"和"属于细胞的概率"。

为什么 U 形架构这么成功？

回顾 引言：图像分割问题 中讨论的核心矛盾，现在看 U-Net 如何一一解决：

矛盾	编码器的做法	解码器的做法	跳跃连接的作用
需要语义理解	下采样扩大感受野	-	深层特征传到解码器
需要空间精度	浅层保留边缘信息	-	浅层特征直接"抄近道"
需要端到端训练	-	可学习的上采样	梯度直达浅层

三个组件缺一不可。没有解码器，输出分辨率不够；没有跳跃连接，恢复的细节不够；没有编码器，没有语义理解。

嵌入核心代码：核心组件

下面先看 U-Net 的四个核心组件，完整的 U-Net 组装会在 完整实现 中展示。

双卷积块（核心构建单元）

class DoubleConv(nn.Module):
    """U-Net 中的基本构建单元：两个 3×3 卷积

    参数量计算（输入 C_in，输出 C_out）：
    第一个卷积: C_in × 3 × 3 × C_out
    第二个卷积: C_out × 3 × 3 × C_out
    总计: 9 × (C_in × C_out + C_out²)
    例如 64→64: 9×(64×64+64²) = 73,728
    """
    def __init__(self, in_channels, out_channels):
        super().__init__()
        self.conv = nn.Sequential(
            nn.Conv2d(in_channels, out_channels, kernel_size=3, padding=1),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True),
            nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        return self.conv(x)

为什么两个 3×3 卷积堆叠？

一个 3×3 卷积感受野是 3×3。堆叠两个 3×3，感受野变成 5×5（感受野 的递推公式）。但参数量比一个 5×5 少——\(2 \times 9 \times C^2\) vs \(25 \times C^2\)，减少了 28%。如果堆叠三个 3×3，感受野达到 7×7，参数比一个 7×7 减少 45%。这个设计思路最早来自 VGG 网络 [SZ15]——用小卷积核的堆叠代替大卷积核，在保证感受野的同时减少参数。

每个卷积后接一个 BatchNorm [IS15]，作用是稳定训练：把激活值拉回到零均值单位方差，防止深层网络的激活值剧烈漂移。

下采样模块

class DownSample(nn.Module):
    """编码器下采样：MaxPool → DoubleConv

    输入: (B, C_in,  H,   W )
    输出: (B, C_out, H/2, W/2)
    """
    def __init__(self, in_channels, out_channels):
        super().__init__()
        self.maxpool_conv = nn.Sequential(
            nn.MaxPool2d(2),
            DoubleConv(in_channels, out_channels)
        )

    def forward(self, x):
        return self.maxpool_conv(x)

上采样模块（带跳跃连接）

class UpSample(nn.Module):
    """解码器上采样：转置卷积 → 跳跃拼接 → DoubleConv

    输入 x1: (B, C_dec,  H,   W )
    输入 x2: (B, C_enc, 2H, 2W )
    输出:   (B, C_out, 2H, 2W )

    转置卷积把 C_dec 减半、尺寸加倍；
    拼接编码器特征后，DoubleConv 缩回 C_out
    """
    def __init__(self, in_channels, out_channels):
        super().__init__()
        self.up = nn.ConvTranspose2d(
            in_channels, in_channels // 2, kernel_size=2, stride=2
        )
        self.conv = DoubleConv(in_channels, out_channels)

    def forward(self, x1, x2):
        x1 = self.up(x1)
        # 原始 U-Net 用有效填充，尺寸可能不匹配，需要填充对齐
        diffY = x2.size()[2] - x1.size()[2]
        diffX = x2.size()[3] - x1.size()[3]
        x1 = F.pad(x1, [diffX // 2, diffX - diffX // 2,
                        diffY // 2, diffY - diffY // 2])
        # 跳跃连接：通道拼接
        x = torch.cat([x2, x1], dim=1)
        return self.conv(x)

输出层

class OutConv(nn.Module):
    """输出层：1×1 卷积

    输入: (B, C_in,  H, W)
    输出: (B, n_classes, H, W)

    1×1 卷积不改变空间尺寸，只改变通道数
    """
    def __init__(self, in_channels, out_channels):
        super().__init__()
        self.conv = nn.Conv2d(in_channels, out_channels, kernel_size=1)

    def forward(self, x):
        return self.conv(x)

这些组件的完整组装见 完整实现。下一节 损失函数设计 我们先来谈谈一个问题：分割任务的损失函数为什么和分类任务不一样？

---

参考文献

[HZRS16]

Kaiming He, Xiangyu Zhang, Shaoqing Ren, and Jian Sun. Deep residual learning for image recognition. In Proceedings of the IEEE conference on computer vision and pattern recognition, 770–778. 2016.

[IS15]

Sergey Ioffe and Christian Szegedy. Batch normalization: accelerating deep network training by reducing internal covariate shift. In International conference on machine learning, 448–456. PMLR, 2015.

[RFB15]

Olaf Ronneberger, Philipp Fischer, and Thomas Brox. U-net: convolutional networks for biomedical image segmentation. In Medical Image Computing and Computer-Assisted Intervention (MICCAI), 234–241. Springer, 2015.

[SZ15]

Karen Simonyan and Andrew Zisserman. Very deep convolutional networks for large-scale image recognition. In International Conference on Learning Representations. 2015.
