ResNet：高原反应补给站#

高原反应补给站——越深越缺氧，跳跃连接让梯度跳过中间层，直接"呼吸"到浅层。

Inception：多尺度工具 用多尺度工具赢得了 ImageNet 2014——22 层。很自然的想法：堆更深，比如 50 层、100 层，会不会更好？

感受野 中讨论过：层数越多，感受野越大，每个神经元能捕获的上下文越丰富。理论上，100 层应该比 22 层更强。

但现实很骨感——退化问题：

网络深度

训练集准确率

测试集准确率

20层

85%

82%

56层

75%

70%

更深反而更差！ 而且这不是过拟合——注意训练集准确率也在下降。过拟合的特征是训练好但测试差，而这里训练本身就已经崩了。这种现象被称为退化问题：随着网络深度增加，准确率饱和后迅速下降，且无法通过更多训练迭代解决。

直到 2015 年，ResNet [HZRS16] 的出现才解决了这个难题，它用 152 层网络赢得了 ImageNet 竞赛，证明了"深"确实可以"更好"。更惊人的是，他们在 CIFAR-10 上成功训练了 1000 层的网络——这在之前是完全不可想象的。

深层网络的困境#

回顾 梯度消失（Vanishing Gradient） 中讨论的问题：梯度是各层影响的乘积。在深层网络中，这个乘积链太长了。

假设每层梯度都是 0.9（已经不错了），100层连乘后：

\[ 0.9^{100} \approx 0.0000266 \]

这意味着靠近输入层的参数几乎收不到梯度信号——前面几十层"冻住"了，只有后面几层在更新。

Sigmoid 函数 中提到 Sigmoid 会加剧这个问题，但即使换成 ReLU，单纯堆叠层数仍然会遇到优化困难。问题的本质是：网络需要学习一个复杂的映射函数，但梯度传播的路径太长太曲折。

方法一：几何视角——建立"抄近路"通道#

想象一个传话游戏：100 个人排成一列，第一个人说一句话，传到最后一个人时，信息已经严重失真了。深层网络就像这个游戏——输入信号经过几十层变换后，梯度信号"传"不回前面的层。

ResNet的核心洞察很简单：如果某一层学不到有用的东西，不如让它"抄近路"，把输入原封不动地传过去。

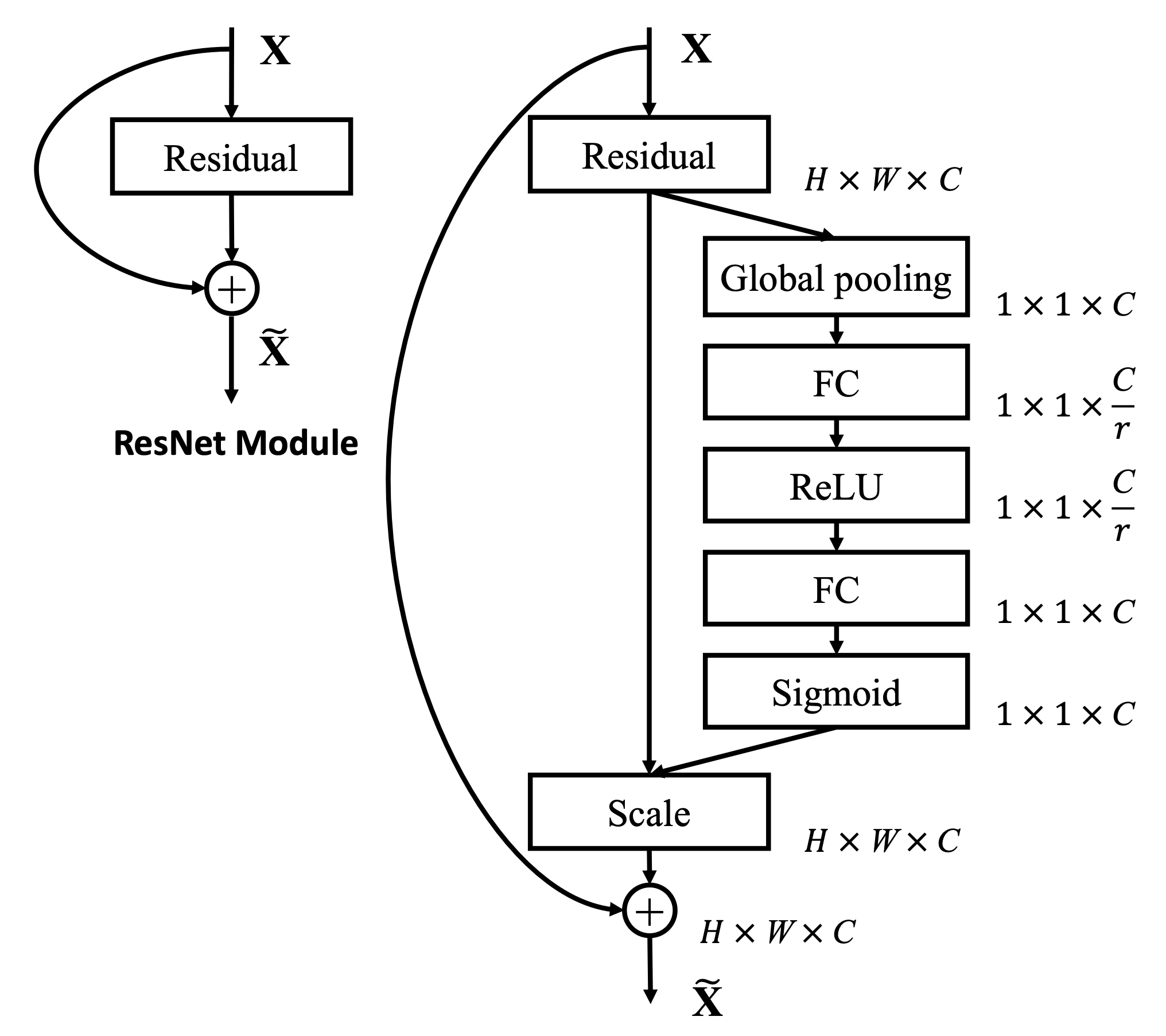

../../_images/se-resnet.png

左图（ResNet 基础模块）：输入 \(\mathbf{x}\) 通过残差路径后与恒等映射相加得到输出 \(\tilde{\mathbf{x}}\)。曲线箭头即为跳跃连接，让梯度可以直接回传。这是本节的核心结构。#

右图（SE-ResNet 模块）：在残差连接基础上增加了 Squeeze-and-Excitation 分支，用于学习通道注意力——自动判断"哪些特征通道更重要"。这是SE-Net：学会聚焦的内容，展示了 ResNet 架构的扩展性。图片来自 SE-Net 论文 [HSS18]。

关键区别：

  • 普通网络：梯度必须一层一层地"传"，每传一层就衰减一点

  • 残差网络：梯度可以通过"捷径"直接回传到前面的层，绕过了中间的衰减

这就像爬山：普通网络只能沿着山路蜿蜒而上，残差网络则允许你直接坐缆车从山顶滑到山脚。

方法二：信息论视角——只学"差异"#

从互信息的角度看，深层网络面临一个信息瓶颈问题：数据每经过一层，都可能丢失一些原始输入的信息。100 层之后，网络可能已经"忘记"了输入到底是什么。

ResNet 的解决方案很巧妙：与其让网络学完整的映射 \(H(x)\)，不如让它学"需要改什么"——即残差 \(F(x) = H(x) - x\)。

用生活场景类比：

  • 普通网络：老师让你"画一只猫"，你只能凭空想象猫长什么样

  • 残差网络：老师给你一张狗的图片，让你"改成一只猫"——你只需要画"猫和狗的不同之处"（耳朵、尾巴、胡须）

显然，后者的任务更简单。同样，让网络学 \(F(x)\)（残差）比学 \(H(x)\)（完整映射）更容易——如果输入和输出已经很接近，\(F(x) \approx 0\) 即可。

恒等映射：两种视角的数学统一#

现在我们用数学语言统一上述两种视角。

恒等映射（Identity Mapping）指的是：输入 \(x\) 原封不动地作为输出。数学上就是 \(f(x) = x\)。

普通网络的层学习目标：

\[ y = H(x) \]

ResNet的层学习目标：

\[ y = F(x) + x \]

其中 \(F(x)\) 是残差函数，\(x\) 通过跳跃连接（Skip Connection）直接加到输出上。

核心优势：

  1. 梯度传播：反向传播时，梯度可以通过恒等映射的x分支直接回传，不受 \(F(x)\) 的影响

  2. 优化容易：如果某一层不需要做任何变换，让 \(F(x)=0\) 即可恢复恒等映射，网络总能"退回到"较简单的状态

梯度流动的数学原理#

为什么跳跃连接能解决梯度消失？回顾 反向传播算法 中的分析：深层网络的梯度等于多层 定义：Jacobian 矩阵 的连乘，当每层 Jacobian 的奇异值 \(< 1\) 时，梯度会指数级衰减（详见 多层网络的 Jacobian 连乘与梯度消失）。

ResNet 的核心突破在于为梯度提供了第二条路径：

ResNet 的梯度传播

残差块：\(h_{i+1} = h_i + F(h_i, W_i)\)

反向传播时：

\[\frac{\partial \mathcal{L}}{\partial h_i} = \frac{\partial \mathcal{L}}{\partial h_{i+1}} \cdot \frac{\partial h_{i+1}}{\partial h_i} = \frac{\partial \mathcal{L}}{\partial h_{i+1}} \cdot \left(1 + \frac{\partial F}{\partial h_i}\right)\]

关键洞察：梯度分成两条路径

  1. 跳跃路径：\(\frac{\partial \mathcal{L}}{\partial h_{i+1}} \cdot 1 = \frac{\partial \mathcal{L}}{\partial h_{i+1}}\)（直接回传，不衰减！）

  2. 残差路径：\(\frac{\partial \mathcal{L}}{\partial h_{i+1}} \cdot \frac{\partial F}{\partial h_i}\)（可能衰减，但不影响主路径）

对于 \(n\) 个残差块的堆叠：

\[\frac{\partial \mathcal{L}}{\partial h_i} = \frac{\partial \mathcal{L}}{\partial h_n} \prod_{k=i}^{n-1} \left(1 + \frac{\partial F_k}{\partial h_k}\right)\]

展开前几项：

\[\prod_{k=i}^{n-1} (1 + a_k) = 1 + \sum a_k + \sum_{k \neq j} a_k a_j + \ldots\]

其中 \(a_k = \frac{\partial F_k}{\partial h_k}\)。

保底机制：即使所有 \(a_k \approx 0\)（残差分支没学到东西），梯度依然可以通过：

\[\frac{\partial \mathcal{L}}{\partial h_i} \approx \frac{\partial \mathcal{L}}{\partial h_n} \cdot 1 = \frac{\partial \mathcal{L}}{\partial h_n}\]

这就是 \(+1\) 的魔力——梯度至少为 1，不会衰减到零。

数值验证

注意

以下为假设每层梯度因子 = 0.9 的数值模拟，用于直观对比数量级差异——并非实测数据。

假设残差函数的梯度 \(\frac{\partial F}{\partial h} \sim \mathcal{N}(0, 0.01)\)（均值为0，方差0.01）：

网络深度

普通网络梯度

ResNet 梯度

改善倍数

10 层

\(0.9^{10} \approx 0.35\)

\(\approx 0.95\)

2.7×

50 层

\(0.9^{50} \approx 0.005\)

\(\approx 0.78\)

156×

100 层

\(0.9^{100} \approx 2.6 \times 10^{-5}\)

\(\approx 0.61\)

23,000×

梯度不再消失，深层网络终于可以训练了！

历史背景：ImageNet 2015的突破#

ResNet由微软亚洲研究院的 Kaiming He 等人于2015年提出[HZRS16]，是深度学习发展史上的里程碑：

模型

年份

层数

ImageNet Top-5错误率

VGG-19

2014

19

7.3%

GoogLeNet

2014

22

6.7%

ResNet-152

2015

152

3.57%

ResNet-152的 3.57% 是模型ensemble的结果，单模型约为 4.5%。但即便如此，这也是前所未有的突破。更重要的是，ResNet 不仅在 ImageNet 分类任务夺冠，还在检测、定位、分割等任务中横扫所有对手——证明了残差架构的普适价值。

152层——这是此前认为"不可能训练"的深度。ResNet 不仅证明了深层网络可以训练，还证明了"深"是提升性能的关键。

更惊人的是，ResNet 的设计极其简洁：

  • 没有复杂的并行结构（不像 GoogLeNet 的 Inception 模块）

  • 没有精心设计的超参数（VGG 需要反复实验确定深度）

  • 只是简单地加上了跳跃连接，就解决了困扰学界多年的难题

这再次印证了深度学习核心数学基础中的核心思想：好的设计往往源于对问题本质的深刻洞察，而非复杂的技术堆砌。

ResNet架构详解#

基础构建块：残差块#

ResNet由多个残差块（Residual Block）堆叠而成。每个残差块包含两条路径：

        graph LR
    X[输入 x] --> CONV1[卷积]
    CONV1 --> BN1[BN]
    BN1 --> RELU[ReLU]
    RELU --> CONV2[卷积]
    CONV2 --> BN2[BN]
    BN2 --> ADD[+]
    X -->|跳跃连接| ADD
    ADD --> OUT[输出]

    style X fill:#90EE90
    style OUT fill:#90EE90
    style ADD fill:#FFB6C1

Bottleneck设计：对于更深的网络（ResNet-50+），使用 1×1 卷积先降维、再 3×3 卷积、再 1×1 升维的三层结构：

层

卷积核

输入通道

输出通道

作用

1×1

256

64

降维，减少计算

3×3

3×3

64

64

特征提取（低维）

1×1

1×1

64

256

升维，恢复维度

这种"先压缩再处理再扩张"的思路，将计算量减少了约 50%，同时保持表达能力。

维度匹配问题#

当输入输出维度不一致时（比如通道数从 64 变为 128），简单的 \(x+y\) 无法计算。解决方案：

  1. 投影 shortcut：用 1×1 卷积调整 \(x\) 的维度（带额外参数）

  2. 填充 shortcut：用零填充增加通道（无额外参数）

实践中，投影 shortcut 效果更好，因为它允许网络学习如何调整维度。

PyTorch实现#

基础残差块#

import torch
import torch.nn as nn
import torch.nn.functional as F

class BasicBlock(nn.Module):
    """ResNet基础残差块（用于ResNet-18/34）"""
    expansion = 1

    def __init__(self, in_channels, out_channels, stride=1, downsample=None):
        super(BasicBlock, self).__init__()

        # 第一个卷积层，可能下采样（stride=2）
        self.conv1 = nn.Conv2d(in_channels, out_channels, kernel_size=3,
                               stride=stride, padding=1, bias=False)
        self.bn1 = nn.BatchNorm2d(out_channels)

        # 第二个卷积层，保持尺寸
        self.conv2 = nn.Conv2d(out_channels, out_channels, kernel_size=3,
                               stride=1, padding=1, bias=False)
        self.bn2 = nn.BatchNorm2d(out_channels)

        # 维度不匹配时的调整（投影shortcut）
        self.downsample = downsample

    def forward(self, x):
        # 保存输入用于跳跃连接
        identity = x

        # 主路径：卷积→BN→ReLU→卷积→BN
        out = self.conv1(x)
        out = self.bn1(out)
        out = F.relu(out)

        out = self.conv2(out)
        out = self.bn2(out)

        # 维度匹配处理
        if self.downsample is not None:
            identity = self.downsample(x)

        # 残差连接：F(x) + x
        out += identity
        out = F.relu(out)

        return out

Bottleneck块（用于ResNet-50+）#

class Bottleneck(nn.Module):
    """Bottleneck残差块（用于ResNet-50/101/152）"""
    expansion = 4  # 输出通道是输入的4倍

    def __init__(self, in_channels, out_channels, stride=1, downsample=None):
        super(Bottleneck, self).__init__()

        # 1×1降维：in_channels → out_channels
        self.conv1 = nn.Conv2d(in_channels, out_channels, kernel_size=1, bias=False)
        self.bn1 = nn.BatchNorm2d(out_channels)

        # 3×3卷积：空间特征提取
        self.conv2 = nn.Conv2d(out_channels, out_channels, kernel_size=3,
                               stride=stride, padding=1, bias=False)
        self.bn2 = nn.BatchNorm2d(out_channels)

        # 1×1升维：out_channels → out_channels×4
        self.conv3 = nn.Conv2d(out_channels, out_channels * self.expansion,
                               kernel_size=1, bias=False)
        self.bn3 = nn.BatchNorm2d(out_channels * self.expansion)

        self.downsample = downsample

    def forward(self, x):
        identity = x

        # 1×1降维
        out = self.conv1(x)
        out = self.bn1(out)
        out = F.relu(out)

        # 3×3卷积
        out = self.conv2(out)
        out = self.bn2(out)
        out = F.relu(out)

        # 1×1升维（无激活，在残差连接后再激活）
        out = self.conv3(out)
        out = self.bn3(out)

        # 维度匹配
        if self.downsample is not None:
            identity = self.downsample(x)

        # 残差连接
        out += identity
        out = F.relu(out)

        return out

完整ResNet架构#

class ResNet(nn.Module):
    """ResNet完整实现"""

    def __init__(self, block, layers, num_classes=1000):
        """
        Args:
            block: BasicBlock或Bottleneck
            layers: 每个阶段的残差块数量，如[3,4,6,3]对应ResNet-50
            num_classes: 分类类别数
        """
        super(ResNet, self).__init__()
        self.in_channels = 64

        # 初始卷积：7×7，stride=2，下采样4倍
        self.conv1 = nn.Conv2d(3, 64, kernel_size=7, stride=2, padding=3, bias=False)
        self.bn1 = nn.BatchNorm2d(64)
        self.maxpool = nn.MaxPool2d(kernel_size=3, stride=2, padding=1)

        # 四个阶段，每个阶段包含多个残差块
        self.layer1 = self._make_layer(block, 64, layers[0])   # 输出：56×56
        self.layer2 = self._make_layer(block, 128, layers[1], stride=2)  # 28×28
        self.layer3 = self._make_layer(block, 256, layers[2], stride=2)  # 14×14
        self.layer4 = self._make_layer(block, 512, layers[3], stride=2)  # 7×7

        # 全局平均池化 + 全连接
        self.avgpool = nn.AdaptiveAvgPool2d((1, 1))
        self.fc = nn.Linear(512 * block.expansion, num_classes)

        # 权重初始化（He初始化，适合ReLU）
        self._initialize_weights()

    def _make_layer(self, block, out_channels, num_blocks, stride=1):
        """构建一个阶段的残差块"""
        # 第一个块可能需要下采样
        downsample = None
        if stride != 1 or self.in_channels != out_channels * block.expansion:
            downsample = nn.Sequential(
                nn.Conv2d(self.in_channels, out_channels * block.expansion,
                         kernel_size=1, stride=stride, bias=False),
                nn.BatchNorm2d(out_channels * block.expansion),
            )

        layers = []
        layers.append(block(self.in_channels, out_channels, stride, downsample))

        # 后续块保持尺寸
        self.in_channels = out_channels * block.expansion
        for _ in range(1, num_blocks):
            layers.append(block(self.in_channels, out_channels))

        return nn.Sequential(*layers)

    def _initialize_weights(self):
        """He初始化"""
        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                nn.init.kaiming_normal_(m.weight, mode='fan_out', nonlinearity='relu')
            elif isinstance(m, nn.BatchNorm2d):
                nn.init.constant_(m.weight, 1)
                nn.init.constant_(m.bias, 0)

    def forward(self, x):
        # 初始卷积：224×224 → 112×112 → 56×56
        x = self.conv1(x)
        x = self.bn1(x)
        x = F.relu(x)
        x = self.maxpool(x)

        # 四个残差阶段
        x = self.layer1(x)  # 56×56
        x = self.layer2(x)  # 28×28
        x = self.layer3(x)  # 14×14
        x = self.layer4(x)  # 7×7

        # 分类头
        x = self.avgpool(x)  # 7×7 → 1×1
        x = torch.flatten(x, 1)
        x = self.fc(x)

        return x


def resnet18(num_classes=1000):
    """ResNet-18: [2,2,2,2] = 8个残差块 + 初始层 = 18层（含全连接）"""
    return ResNet(BasicBlock, [2, 2, 2, 2], num_classes)


def resnet50(num_classes=1000):
    """ResNet-50: [3,4,6,3] = 16个Bottleneck = 48层 + 初始层 = 50层"""
    return ResNet(Bottleneck, [3, 4, 6, 3], num_classes)

效果验证：残差连接的威力#

ResNet 论文中的关键对比实验：

网络

层数

Top-1错误率

训练情况

Plain-34

34

28.54%

困难

ResNet-34

34

25.03%

正常

Plain-50

50

训练失败

无法收敛

ResNet-50

50

23.85%

正常

ResNet-152

152

21.3%

正常

关键发现：

  • 34 层普通网络（Plain）比 18 层更差（退化问题）

  • 34 层 ResNet 不仅解决了退化，还比 18 层更好

  • 50+ 层的普通网络完全无法训练，但 ResNet 可以训练到 152 层甚至 1000+ 层

CIFAR-10 上的极限测试#

论文作者在 CIFAR-10 上进行了更激进的实验——训练超过100层的网络：

网络深度

普通网络

ResNet

20层

训练成功

训练成功

56层

退化（训练失败）

训练成功

110层

完全无法收敛

训练成功

1202层

—

训练成功

1202 层——这个数字本身就令人震惊。它不仅证明了残差连接可以训练极深网络，还表明深度本身不是障碍，如何训练才是关键。

与LeNet的对比#

特性

LeNet-5 (1998)

ResNet-50 (2015)

演进逻辑

深度

8 层

50 层

深度增加了 6 倍

核心问题

如何设计 CNN

如何训练深层网络

问题域的扩展

关键组件

卷积 + 池化

残差连接

解决新问题的创新

归一化

无

BatchNorm

稳定训练的关键

激活函数

Tanh

ReLU

更强的梯度信号

参数量

60K

25M

规模增大了 400 倍

应用场景

手写数字

通用图像分类

从特定到通用

演进脉络：

  1. LeNet 证明了 CNN 的可行性（“能做”）

  2. AlexNet 证明了深度的重要性（“要深”）

  3. ResNet 解决了训练难题（“能深”）

总结#

ResNet 通过残差连接解决了深层网络的训练难题，其核心思想可以概括为：

视角

核心洞察

实现方式

几何

建立梯度高速公路

跳跃连接绕过衰减层

信息论

只学差异，保留原始信息

\(F(x)\) 代替 \(H(x)\)

优化

恒等映射作为保底方案

学不好就退化成x

为什么ResNet重要：

  • 它是现代深度学习的基石，几乎所有后续架构（DenseNet、EfficientNet、Transformer）都借鉴了残差思想

  • 它证明了网络深度是性能的关键因素，开启了"越深越好"的时代

  • 它的设计极其简洁优雅，是工程与理论完美结合的典范

ResNet 建好了补给站。152 层不再是梦。但还有一个问题——补给站让信息能流通，却没有告诉网络哪些信息更重要。CNN 对所有特征一视同仁：“狗耳朵"和"背景噪声”，权重一样。

SE-Net：学会聚焦——走。学会聚焦。

参考文献

[HZRS16] (1,2)

Kaiming He, Xiangyu Zhang, Shaoqing Ren, and Jian Sun. Deep residual learning for image recognition. In Proceedings of the IEEE conference on computer vision and pattern recognition, 770–778. 2016.

[HSS18]

Jie Hu, Li Shen, and Gang Sun. Squeeze-and-excitation networks. In Proceedings of the IEEE Conference on Computer Vision and Pattern Recognition (CVPR), 7132–7141. 2018.
